909X咪头芯片工作状态稳定,不吸烟进入省电模式,静态电流小于 5uA;而吸烟时电热丝工作,电流可超过7A,可以驱动0.8Ω电阻的电热丝;并有发热丝短路保护功能,及当电热丝电阻小于0.6Ω时也会保护。采用专用集成电路内部优化设计,不会造成死机现象。

  一、909X咪头芯片概述

  909X工作状态稳定,不吸烟进入省电模式,静态电流小于 5uA;而吸烟时电热丝工作,电流可超过7A,可以驱动0.8Ω电阻的电热丝;并有发热丝短路保护功能,及当电热丝电阻小于0.6Ω时也会保护。采用专用集成电路内部优化设计,不会造成死机现象。

  具备多模式(涓流,恒流,恒压)充电过程,充电性能优越,并且具有电池保护功能,当锂电池电压< 2.7V 为涓流充电,可保护电池;当电池电压被充至 2.7V 时,开始大电流充电;当电池电压接近 4.2V时,充电电流逐步下降,进入恒压,直至 4.2V 时充电停止;支持多种 AC-DC 和 USB 等充电设备。

  909X 具有多种保护功能:长时间吸烟(10 秒)保护、过温保护、欠压保护等。同时也具备单颗 LED多种模式显示功能,根据不同的工作模式,在电路启动、吸烟时间、电压检测、多种保护和充电过程中都有可区别的LED 指示。

  外围应用电路简单。IC 内集成稳压管和功率管,待机功耗低;外围器件仅需要 1 颗 LED 灯和一颗电容,整机成本低。

  二、909X咪头芯片特点

  ◆ 省电模式下,静态电流小(<5uA);

  ◆ 宽电压充电(4.5~6V),充电性能优越;

  ◆ 多模式充电过程:充电过程涓流充电,恒流

  充电,恒压充电的三种模式互相切换,确保

  充电过程中电池的安全;

  ◆ 700/ 580 /350 /235 mA 可选一种的快速充电

  电流;

  ◆ 可选3.36/3.42/3.50/3.60V的恒定平均值电

  压输出;

  ◆ 短路保护功能(SCP);

  ◆ 欠压保护功能(UVLO);

  ◆ 可选10/5秒长时间吸烟保护;

  ◆ 过热保护功能(OTP)

  ◆ 多种LED显示:模拟实际吸烟过程,芯片启

  动、电压检测、多种保护和充电过程等显示;

  ◆ 系统外围应用电路简单,成本低;

  ◆ 封装形式:DFN8。

  三、909X咪头芯片引出脚功能说明

外形序号符号功能描述

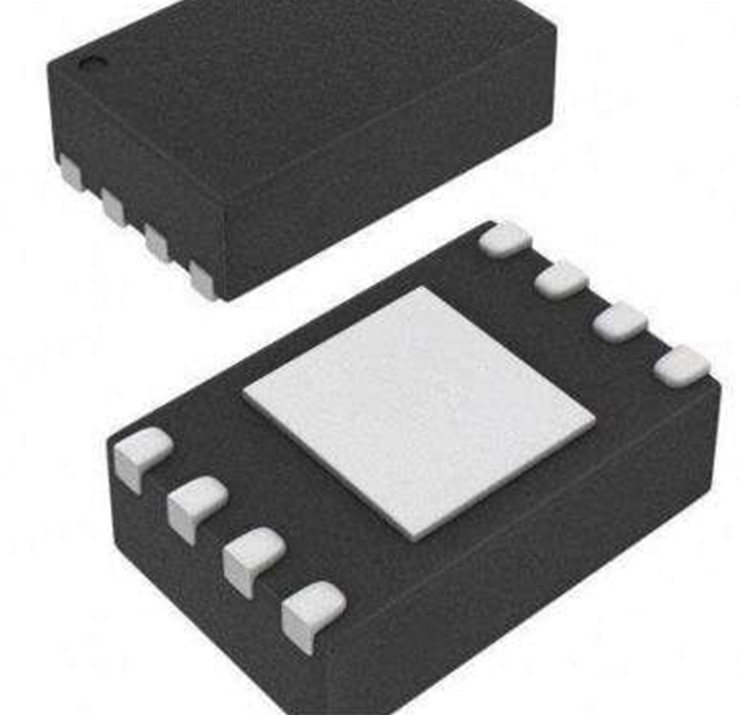

      909X咪头芯片DFN8封装图

1
SW吸烟检测(SENSOR)
2VDD电池正端
3
4VCH充电电源输入端
5VAT接加热电热丝
6
7LED外接LED
8
NCNC
背面岛E-PAD接地

  等等....详情请下载规格书!
